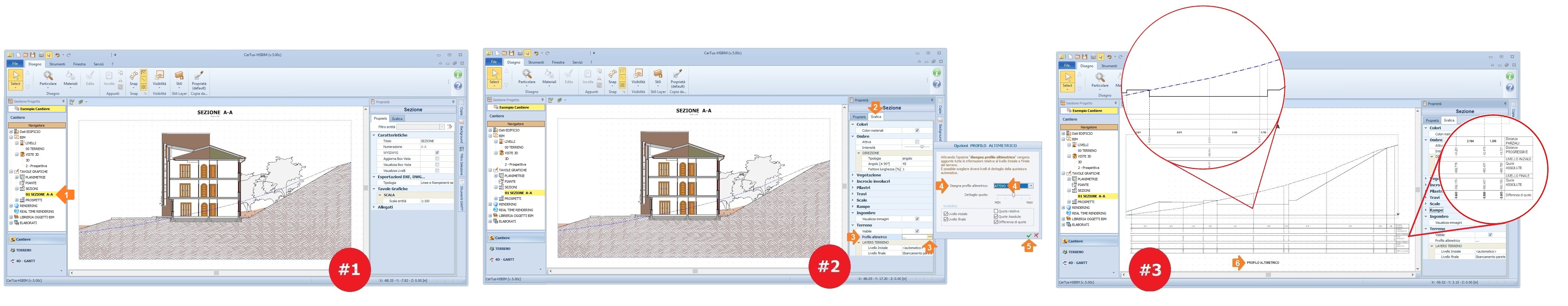

Patrizio	Quote Come realizzare il Profilo Altimetrico del Terreno Patrizio 2018-12-14 18:20:30 Con l'aggiornamento alla nuova release "c" della versione "5.00" di CerTus-HSBIM è stata introdotta una nuova funzionalità che permette nelle Tavole Grafiche "SEZIONE" di realizzare automaticamente il "Profilo Altimetrico" del Terreno. Come procedere: - sul Livello inserire una tavola grafica "Sezione"; - dal toolbox "Proprietà" a destra, accedere alla pagina "Grafica"; - nella sezione "Terreno" portarsi nel campo "Profilo Altimetrico" e cliccare il "bottone con i tre puntini"; - nel dialog "Opzioni PROFILO ALTIMETRICO" portarsi nel campo "Disegna profilo altimetrico" e selezionare l'opzione "ATTIVO"; - confermare con il visto verde. In questo modo nella tavola grafica è visualizzato il profilo del Terreno con indicate le quote relative ed assolute del Livello iniziale e finale del Terreno. Clicca QUI per visualizzare una immagine. Guarda il video ---> come realizzare velocemente sezioni, piante, prospetti e planimetrie ******************* COME EFFETTUARE L'AGGIORNAMENTO: E’ possibile scaricare ed installare l’aggiornamento: • dalla HomePage del programma oppure dal menu ‘?’ della toolbar; • dalla pagina 'MyACCA' del sito "www.acca.it**". Ricordo che per effettuare l'aggiornamento occorre: 1. scaricare il file di aggiornamento salvandolo sul computer; 2. chiudere (terminare) CerTus-HSBIM; 3. eseguire il file appena scaricato per avviare l’installazione.

Come realizzare il Profilo Altimetrico del Terreno
