User_368972
| piante e sezioni User_368972 2015-05-13 12:02:59
salve,
dovrei restituire le piante e i prospetti di edifici facenti parte di un complesso costituito da più immobili e dovrei mostrare piante e prospetti di ciascun edificio preso individualmente...quando imposto un prospetto inevitabilmente si vedono anche gli altri edifici sullo sfondo e quando imposto una pianta del piano terra compaiono parti delle sistemazioni esterne e dei muri di contenimento...
esiste un comando che permette di isolare o rendere invisibili parti che non si vogliono rappresentare?
al momento per isolare i prospetti ho inserito dei muri che fanno da "separé" ma la cosa mi sembra un po goffa...in pianta non ho trovato una soluzione che non sia quella di creare un nuovo file nel quale elimino tutto ciò che non mi occorre rappresentare...
grazie.
|
Giovanni
| Giovanni 2015-05-13 16:18:48
Gentile Utente,
per rappresentare solo una porzione di piante e prospetti occorre crearne uno per ogni edificio e ridimensionare il box vista (rettangolo trateggiato celeste) adattandolo alla sola porzione che vuole stampare.
Cordiali saluti. |
User_268681
| User_268681 2020-02-26 17:15:24
come faccio a quotare una sezione….
..meglio come faccio ad indicare nelle sezioni l'altezza netta di piano |
Giovanni
| Giovanni 2020-02-27 11:11:30
Le sezioni non possono essere ruotare, può indicare la quota di piano con l'entità "Quota altimetrica" della grafica 2D e inserire le misure con l'entità "Misura lineare".
Cordiali saluti |
User_209304
| User_209304 2020-07-28 20:23:24

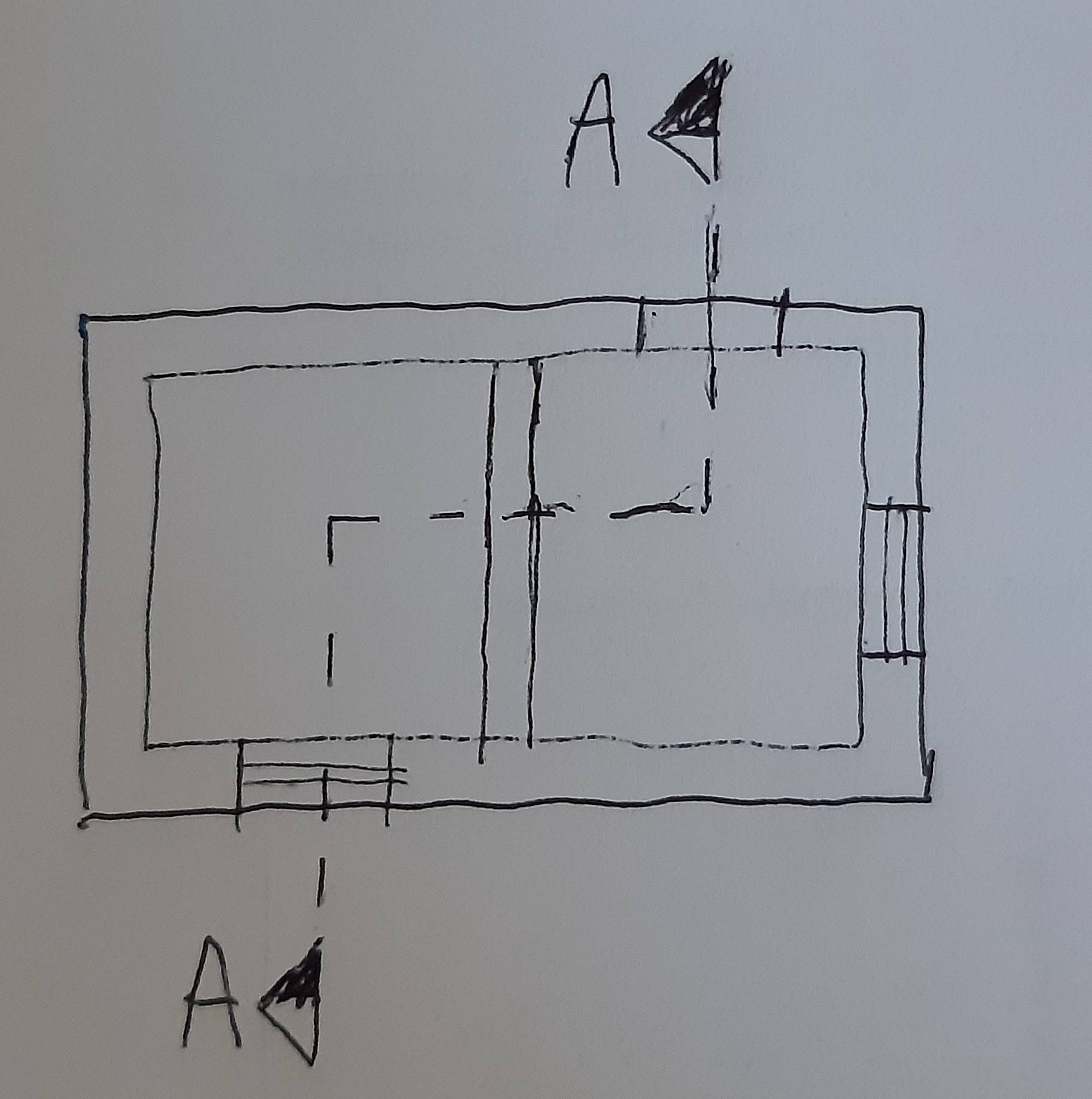

Buongiorno, è possibile creare delle sezioni come indicato in figura ovvero con l'asse ad andamento variabile anzichè con asse rettilineo?433520_1595960599_20200727_135703.jpg |
Giovanni
| Giovanni 2020-07-29 09:22:29
Non è possibile realizzare una sezione a "baionetta", analizzeremo la Sua segnalazione per i futuri sviluppi di Edificius.
Inserisca due sezioni e parzializzi l'area da visualizzare con il box (rettangolo tratteggiato colore celeste) presente nella tavola grafica. |
User_209304
| User_209304 2020-07-29 09:46:47
Non è possibile realizzare una sezione a "baionetta", analizzeremo la Sua segnalazione per i futuri sviluppi di Edificius.
Inserisca due sezioni e parzializzi l'area da visualizzare con il box (rettangolo tratteggiato colore celeste) presente nella tavola grafica.
Giovanni
Ringrazio per il chiarimento e speriamo che inseriate presto la possibilità di realizzare tale tipo di sezione in quanto è una tipologia che si usa molto nella progettazione. Saluti. |
User_209304
| User_209304 2021-08-26 14:11:21
Non è possibile realizzare una sezione a "baionetta", analizzeremo la Sua segnalazione per i futuri sviluppi di Edificius.
Inserisca due sezioni e parzializzi l'area da visualizzare con il box (rettangolo tratteggiato colore celeste) presente nella tavola grafica.
Giovanni
Ringrazio per il chiarimento e speriamo che inseriate presto la possibilità di realizzare tale tipo di sezione in quanto è una tipologia che si usa molto nella progettazione. Saluti.
User_209304
Salve, volevo chiedere se per caso avete introdotto nelle ultime versioni la possibilità di fare delle sezioni cosiddette "a baionetta".
|
Giovanni
| Giovanni 2021-08-26 14:32:55
al momento non è possibile realizzare una sezione a baionetta. |
User_209304
| User_209304 2022-03-14 08:51:16
Non è possibile realizzare una sezione a "baionetta", analizzeremo la Sua segnalazione per i futuri sviluppi di Edificius.
Inserisca due sezioni e parzializzi l'area da visualizzare con il box (rettangolo tratteggiato colore celeste) presente nella tavola grafica.
Giovanni
Buongiorno Giovanni, ho capito il discorso della parzializzazione però poi non riesco a capire due aspetti:
1) come creare la linea di sezione "a baionetta" nelle tavole grafiche delle piante
2) come posizionare in modo corretto, cioè in modo che gli elementi sezionati si trovino nella corretta posizione in cui sono stati disegnati, le due sezioni nella tavola esecutiva. |
Giovanni
| Giovanni 2022-03-14 09:42:58
Nelle tavole grafiche occorre disegnare manualmente la line di sezione utilizzando gli elementi della grafica 2D linee, polilinee, cerchi, testo, ecc.
al momento non ha un punto di riferimento, può avvicinare le due tavole grafiche nelle tavole degli esecutive. |
User_209304
| User_209304 2022-03-14 10:33:47
Nelle tavole grafiche occorre disegnare manualmente la line di sezione utilizzando gli elementi della grafica 2D linee, polilinee, cerchi, testo, ecc.
al momento non ha un punto di riferimento, può avvicinare le due tavole grafiche nelle tavole degli esecutive.
Giovanni
Grazie per i chiarimenti. Purtroppo avvicinare le due tavole grafiche negli esecutivi senza un riferimento diventa un'operazione un po "macchinosa" oltre che non del tutto precisa.
Spero riusciate quanto prima a integrare nel software anche la possibilità di realizzare questo tipo di sezioni "a baionetta" e analoghe tipologie.
Cordiali saluti. |
