Maurizio

Come Realizzare un Controsoffitto

Maurizio 2018-08-24 17:33:13


Voglio condividere una richiesta di assistenza.

Richiesta:
Come posso disegnare un Controsoffitto all'interno di un Vano ed ottenere una specifica Tavola Grafica?

Risposta:
Per creare un Controsoffitto è possibile utilizzare l'apposito oggetto "Controsoffitto" selezionabile dal menù.

Di seguito riporto una serie di Video che mostrano come utilizzare l'oggetto, come effettuare le personalizzazioni e come ottenere le Tavole Grafiche.

Video di approfondimento:
1] Il disegno del controsoffitto;
2] Il disegno della superficie;
3] Le proprietà della superficie;
4] Il disegno del raccordo verticale;
5] I pannelli ispezionabili;
6] Le proprietà dell'area ispezionabile;
7] La personalizzazione dell'area ispezionabile;
8] La tavola del controsoffitto.

Marc0.0

Marc0.0 2018-10-10 19:57:34

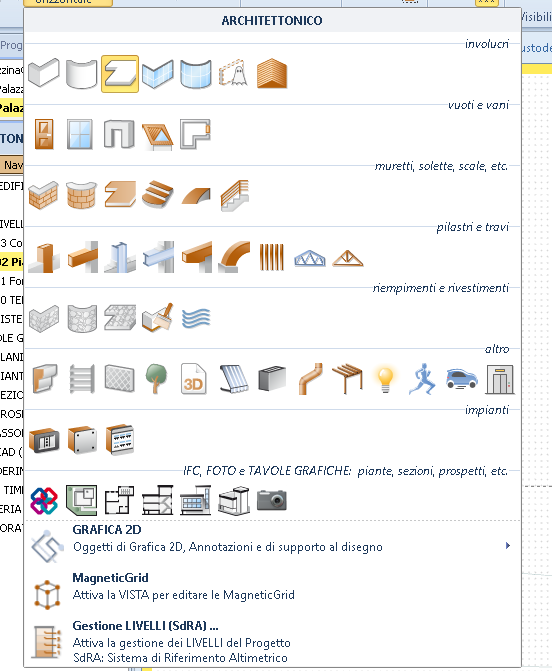

salve, purtroppo non trovo lil pulsante per realizzare il controsoffitto tra gli strumenti architettonici. Cosa posso fare. Allego screenshot.
Versione edificius 10.00b x64

Giovanni

Giovanni 2018-10-23 15:33:30


L'oggetto "controsoffitto" è stato introdotto nella versione Xa di Edificius.
Aggiorni il Suo Edificius all'ultima versione disponibile direttamente dalla home del software.

EDIL PIC.AD. S.R.L.

EDIL PIC.AD. S.R.L. 2019-01-17 12:03:22


ma la struttura del controsoffitto?

Giovanni

Giovanni 2019-01-18 10:01:24


La struttura del controsoffitto non viene disegnata, analizzeremo la Sua segnalazione.

Cordiali saluti

Francesco A.

Francesco A. 2022-12-06 14:24:18


Buongiorno per disegnare un controsoffitto ispezionabile fatto con quadrotti di grigliato in allumino come va modellato? Grazie

Giovanni

Giovanni 2022-12-06 14:58:07


per inserire i pannelli ispezionabili, procedere come di seguito descritto:
1. selezionare la "superficie";
2. cliccare il bottone "Pannelli";
3. spuntare l'opzione "PANNELLI ISPEZIONABILI".

Francesco A.

Francesco A. 2022-12-06 16:13:38


ma la tipologia a griglia come la modello? Intendo che il pannello è forato e forma un grigliato

Giovanni

Giovanni 2022-12-07 16:07:37


Nell'editor del controsoffitto selezionare la superficie (con i pannelli ispezionabili) e nel toolbox a destra modificare il modello di grigliato:
