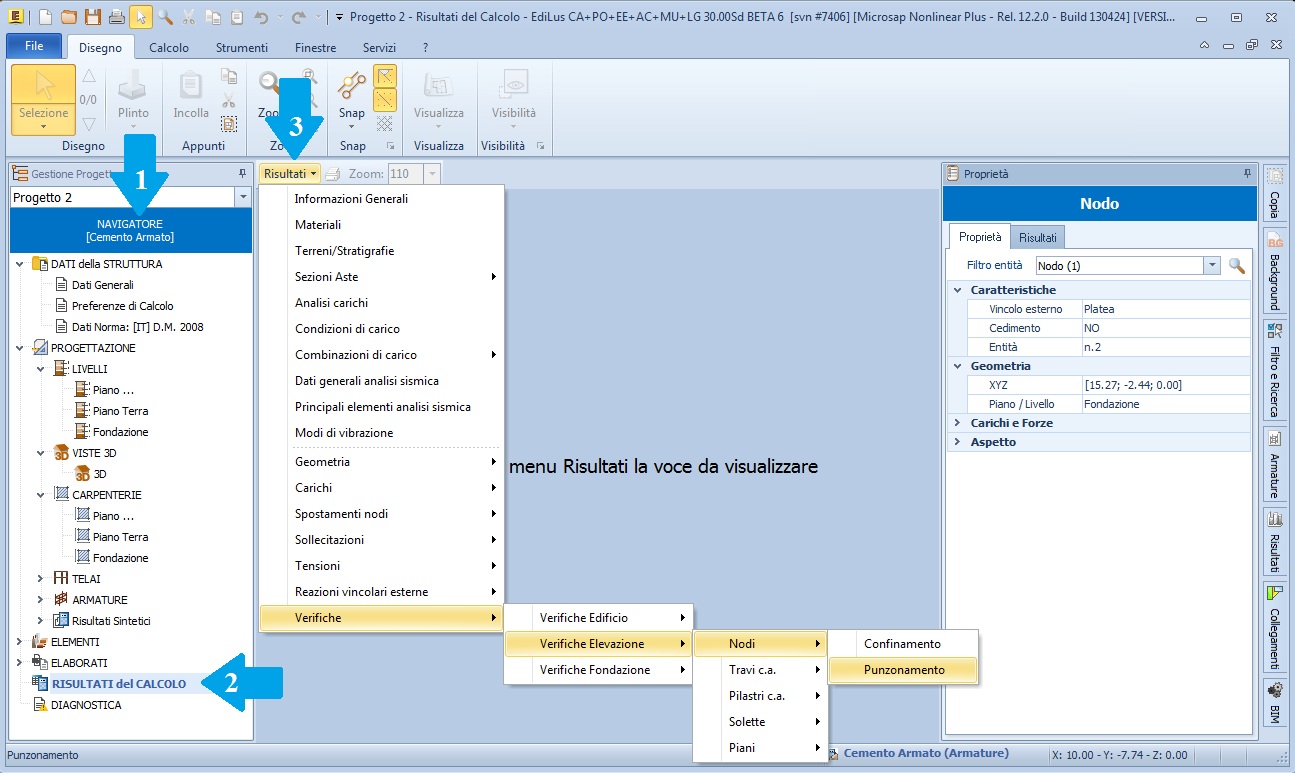

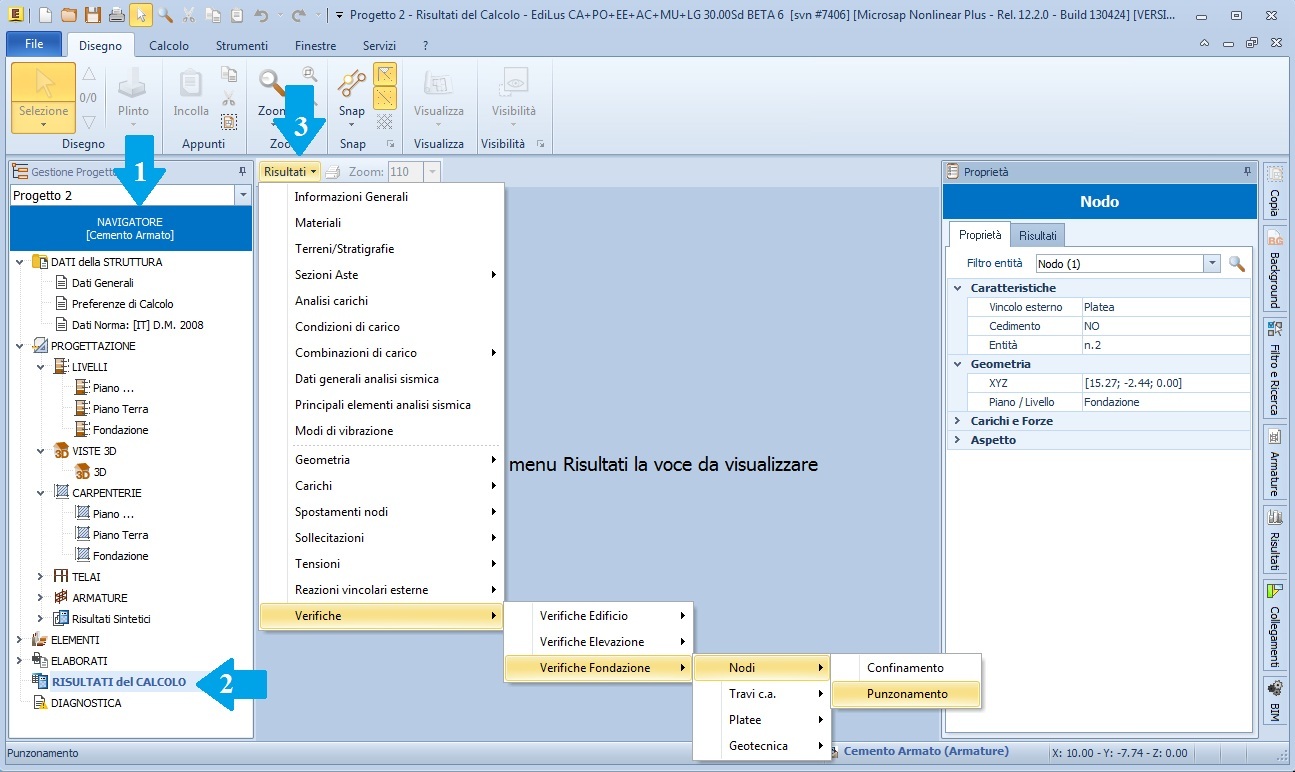

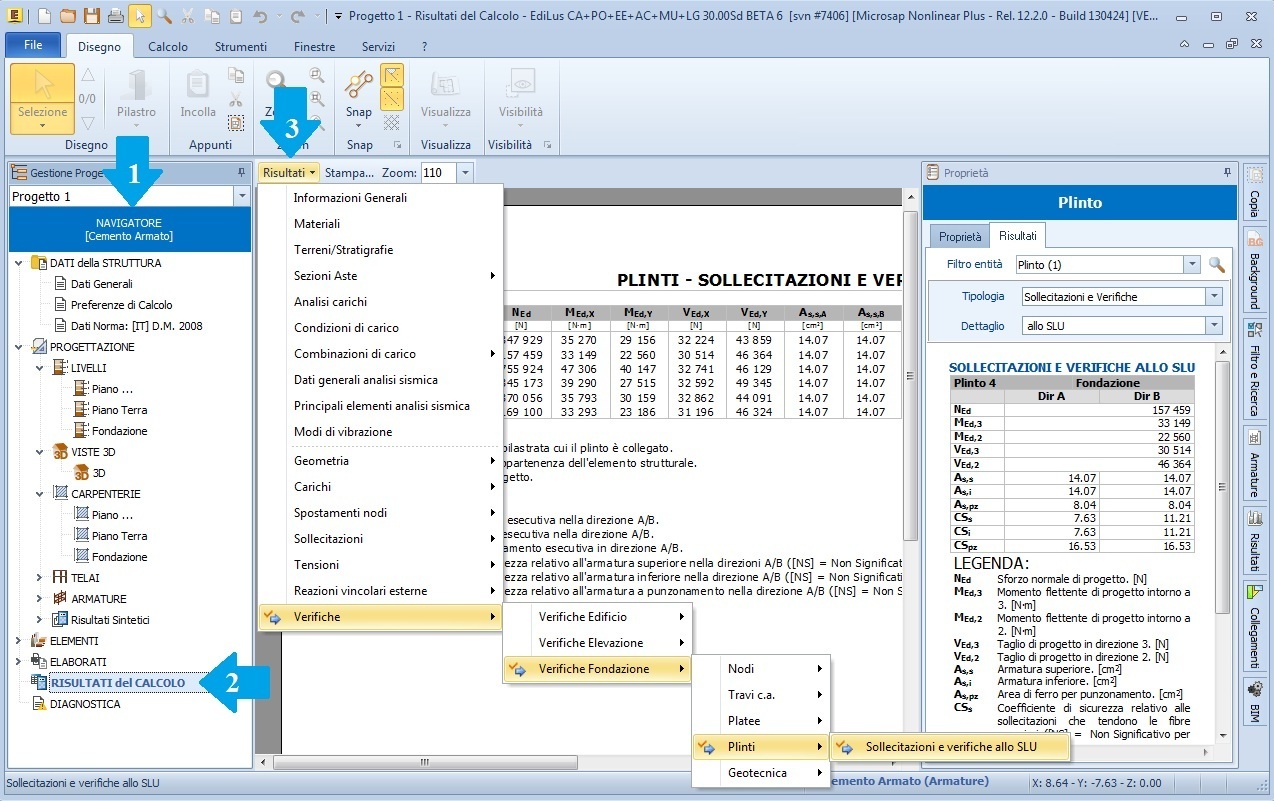

FabioDS	Quote Verifiche a punzonamento FabioDS 2016-01-11 11:03:27 Vorrei condividere un caso di assistenza Domanda Come posso visualizzare le verifiche a punzonamento? Risposta Le verifiche a punzonamento sono condotte per gli elementi platea, soletta e plinto. Nell'inspector dei risultati del singolo elemento/nodo è possibile visualizzare la verifica a punzonamento dell'elemento/nodo di interesse, mentre, nei risultati del calcolo del navigatore è possibile ritrovare tutte le verifiche a punzonamento condotte e che verranno poi riportate nel tabulato di calcolo. Per l'oggetto plinto, dopo aver selezionato dalla pianta o dalla vista 3D un elemento di interesse, la verifica a punzonamento è restituita nell'inspector dei risultati dopo aver imposto alla voce "Tipologia" l'opzione "Sollecitazioni e Verifiche" e alla voce "Dettaglio" l'opzione "allo SLU". Clicca il link per visualizzare un'immagine esplicativa: immagine 1 Le stesse informazioni, relative a tutti i plinti della struttura, sono riportate nei risultati del calcolo del navigatore. Clicca il link per visualizzare un'immagine esplicativa: immagine 2 Per gli oggetti platea e soletta la verifica a punzonamento è riferita ai nodi del modello strutturale in cui è eseguita. Selezionato dal modello strutturale un nodo di interesse la verifica a punzonamento è restituita nell'inspector dei risultati dopo aver imposto alla voce "Tipologia" l'opzione "Verifiche" e alla voce "Dettaglio" l'opzione "Punzonamento". Clicca il link per visualizzare un'immagine esplicativa: immagine 3 Le stesse informazioni, relative a tutti i nodi della platea, sono riportate nei risultati del calcolo del navigatore, nelle verifiche degli elementi di fondazione. Clicca il link per visualizzare un'immagine esplicativa: immagine 4 Le stesse informazioni, relative a tutti i nodi delle solette in elevazione, sono riportate nei risultati del calcolo del navigatore. Clicca il link per visualizzare un'immagine esplicativa: immagine 5 ATTENZIONE: La verifica a punzonamento del pilastro sulla platea non viene eseguita se al piede del pilastro concorre una trave (caso tipico della platea nervata) e/o una travetta cfc. La verifica a punzonamento del pilastro sulla soletta non viene eseguita se nel nodo di testa o piede del pilastro che si collega alla soletta concorrono travi e/o travette cfc di altezza superiore allo spessore della soletta. APPRONDIMENTO: Di seguito si riporta il link all'approfondimento tecnico a cura della redazione di BibLus-net: Verifica a punzonamento.
User_312795	Quote User_312795 2024-02-10 10:28:02 ATTENZIONE: La verifica a punzonamento del pilastro sulla platea non viene eseguita se al piede del pilastro concorre una trave (caso tipico della platea nervata) e/o una travetta cfc. La verifica a punzonamento del pilastro sulla soletta non viene eseguita se nel nodo di testa o piede del pilastro che si collega alla soletta concorrono travi e/o travette cfc di altezza superiore allo spessore della soletta. ..in merito a quanto sopra scritto vorrei sapere perche il programma non esegue la verifica a punzonamento del pilastro sulla platea se al piede del pilastro concorre una trave (caso tipico della platea nervata) ????? grazie
AntonioDL	Quote AntonioDL 2024-02-12 09:16:43 ATTENZIONE: La verifica a punzonamento del pilastro sulla platea non viene eseguita se al piede del pilastro concorre una trave (caso tipico della platea nervata) e/o una travetta cfc. La verifica a punzonamento del pilastro sulla soletta non viene eseguita se nel nodo di testa o piede del pilastro che si collega alla soletta concorrono travi e/o travette cfc di altezza superiore allo spessore della soletta. ..in merito a quanto sopra scritto vorrei sapere perche il programma non esegue la verifica a punzonamento del pilastro sulla platea se al piede del pilastro concorre una trave (caso tipico della platea nervata) ????? grazie User_312795 La verifica a punzonamento non è eseguita solo se la trave ha un'altezza superiore a quello della platea, cioè quando tale elemento fuoriesce dalla sagoma della platea. In tal caso, anche i riferimenti della letteratura tecnico non chiariscono come portare in conto il contributo di questi elementi in tale verifica.
