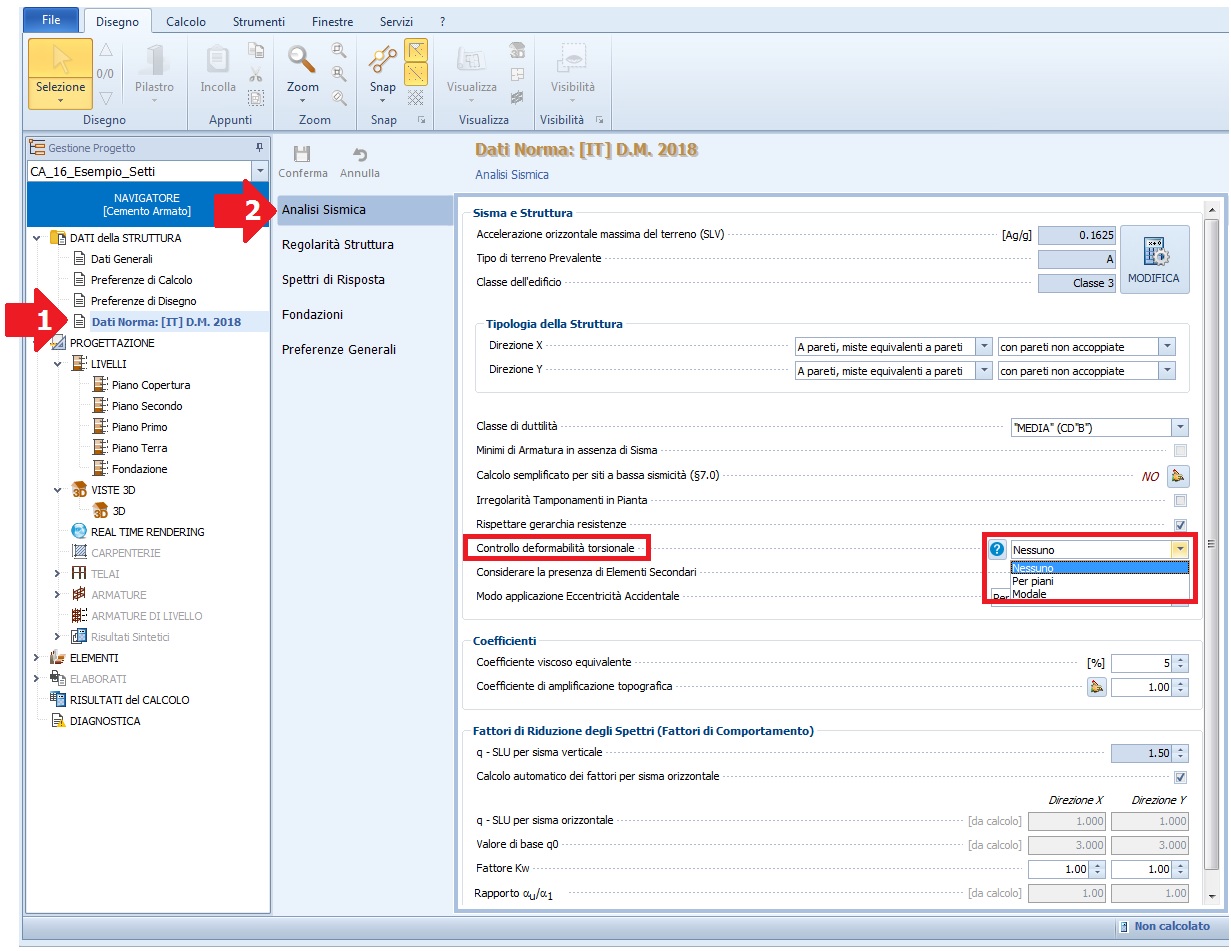

AntonioDL	Quote La verifica di deformabilità torsionale degli impalcati AntonioDL 2020-02-11 14:11:01 Apro questa discussione per condividere una richiesta di assistenza. Domanda: Dove posso trovare la verifica di deformabilità torsionale dei vari piani? Risposta: Questa verifica non viene eseguita in automatico dal programma. Pertanto, per ottenere la verifica è necessario scegliere, nell'opzione Deformabilità torsionale dei piani (clicca QUI per vedere un'immagine esplicativa) del NAVIGATORE -> DATI della STRUTTURA -> Dati Norma: ... -> Analisi Sismica, uno dei seguenti criteri: Nessuno (non viene eseguita nessuna verifica - è l'opzione di default) per Piani (viene calcolato il rapporto r²/l_s², indicato dalle NTC 2018 nel § 7.4.3.1) Modale (introdotto a partire dalla versione 43.00c-BIM ONE(c), viene calcolato il rapporto Ω tra i periodi dei modi di vibrazione preponderante traslazionale e quello preponderante torsionale, secondo la relazione [C7.4.2] del § C7.4.3.1 della Circolare n.7 alle NTC 2018. Tale metodo è utilizzabile solo nel caso di calcolo sismico in analisi dinamica modale). A calcolo completamente eseguito, viene redatta, nei Tabulati e/o Risultati del Calcolo un'apposita tabella di verifica dove è possibile leggere una serie di informazioni quali: Metodo per Piani: rigidezza flessionale, torsionale nonchè il rapporto ρ=r²/l_s² (clicca QUI per vedere un'immagine esplicativa). Metodo Modale: periodi dei modi preponderanti torsionali e traslazionali nonché il rapporto Ω (clicca QUI per vedere un'immagine esplicativa). Metodo per Piani - ATTENZIONE La verifica di deformabilità torsionale dell'impalcato i-esimo viene condotta nel seguente modo: - si bloccano, con degli incastri, tutti i nodi di testa dell'impalcato i-1 e i+1 (i nodi che appartengono al piano orizzontale posto alla stessa altezza degli impalcati i-1 e i+1); - si applicano, sui nodi di testa dell'impalcato i-esimo (quelli appartenenti al piano orizzontale posto alla stessa altezza dell'impalcato) un sistema arbitrario di forze orizzontali in X e Y ed un sistema di coppie torcenti con verso di azione in direzione Z; - si valutano gli spostamenti e le rotazioni dell'impalcato i-esimo; - si determinano le rigidezze flessionali e torsionali dell'impalcato. In particolare, la rigidezza flessionale in una data direzione (X o Y) è pari al rapporto fra la risultate delle forze applicate e la media degli spostamenti di tutti i nodi appartenenti all'impalcato; la rigidezza torsionale è pari al rapporto fra la risultante del momento torcente e la rotazione relativa a una coppia di punti (quelli aventi maggiore distanza); - si valuta il rapporto r²/l_s² del piano, dove il termine l_s è funzione del rettangolo di dimensione B e L che circoscrive i nodi strutturali posti alla stessa altezza dell'impalcato i-esimo. Da quanto detto sopra si evince che la suddetta verifica, ottenuta applicando il "metodo per piani", potrebbe non fornire risultati corretti nel caso di impalcati inclinati (come la copertura) e nel caso di impalcati sfalsati. In tali situazioni, e comunque in generale, è sicuramente da preferire il metodo Modale (Ω) che è più generale.
VirGru	Quote VirGru 2022-08-28 19:43:43 Salve, rispondo a questa discussione per chiedere dove si definisce quanto scritto nel messaggio di errore: "La struttura deve essere definita, ai fini dell'individuazione del fattore di struttura, come struttura deformabile torsionalmente." "Definire la struttura come deformabile torsionalmente." Continuo a ricevere questo errore quando seleziono la verifica torsionale per piani.
AntonioDL	Quote AntonioDL 2022-08-29 09:49:07 Salve, rispondo a questa discussione per chiedere dove si definisce quanto scritto nel messaggio di errore: "La struttura deve essere definita, ai fini dell'individuazione del fattore di struttura, come struttura deformabile torsionalmente." "Definire la struttura come deformabile torsionalmente." Continuo a ricevere questo errore quando seleziono la verifica torsionale per piani. VirGru Deve modificare la tipologia strutturale come indicato nella seguente immagine: Tipologia Strutturale. Preciso che tale opzione è presente solo se il documento è stato generato come edificio in cemento armato nuovo. Per le altre tipologie di edificio e di costruzioni, la norma non prevede questa tipologia strutturale.
VirGru	Quote VirGru 2022-08-29 15:28:32 Perfetto grazie. E volevo chiedere dove è poi possibile visualizzare i parametri utilizzati per queste verifiche a valle del calcolo? C'è la possibilità di visualizzare graficamente il baricentro delle masse e delle rigidezze?
VirGru	Quote VirGru 2022-08-29 16:00:48 nel leggere sul forum ho appreso che il programma non restituisce graficamente la posizione dei baricentri di masse e rigidezze ma bisogna apporre manualmente un bollino per vederli esplicitamente. Mi chiedevo allora se c'è modo per collegare le coordinate inserite nel bollino a quelle di uno specifico parametro in modo che si aggiorni da solo a seguito di modifiche e relativo calcolo? potrebbe essere una opzione utile anche a prescindere dal caso specifico in oggetto.
AntonioDL	Quote AntonioDL 2022-08-29 16:53:46 nel leggere sul forum ho appreso che il programma non restituisce graficamente la posizione dei baricentri di masse e rigidezze ma bisogna apporre manualmente un bollino per vederli esplicitamente. Mi chiedevo allora se c'è modo per collegare le coordinate inserite nel bollino a quelle di uno specifico parametro in modo che si aggiorni da solo a seguito di modifiche e relativo calcolo? potrebbe essere una opzione utile anche a prescindere dal caso specifico in oggetto. VirGru Al momento non disponiamo di tale funzionalità. Valuteremo la sua richiesta per eventuali futuri sviluppi.
