Voglio condividere una richiesta di assistenza
Richiesta

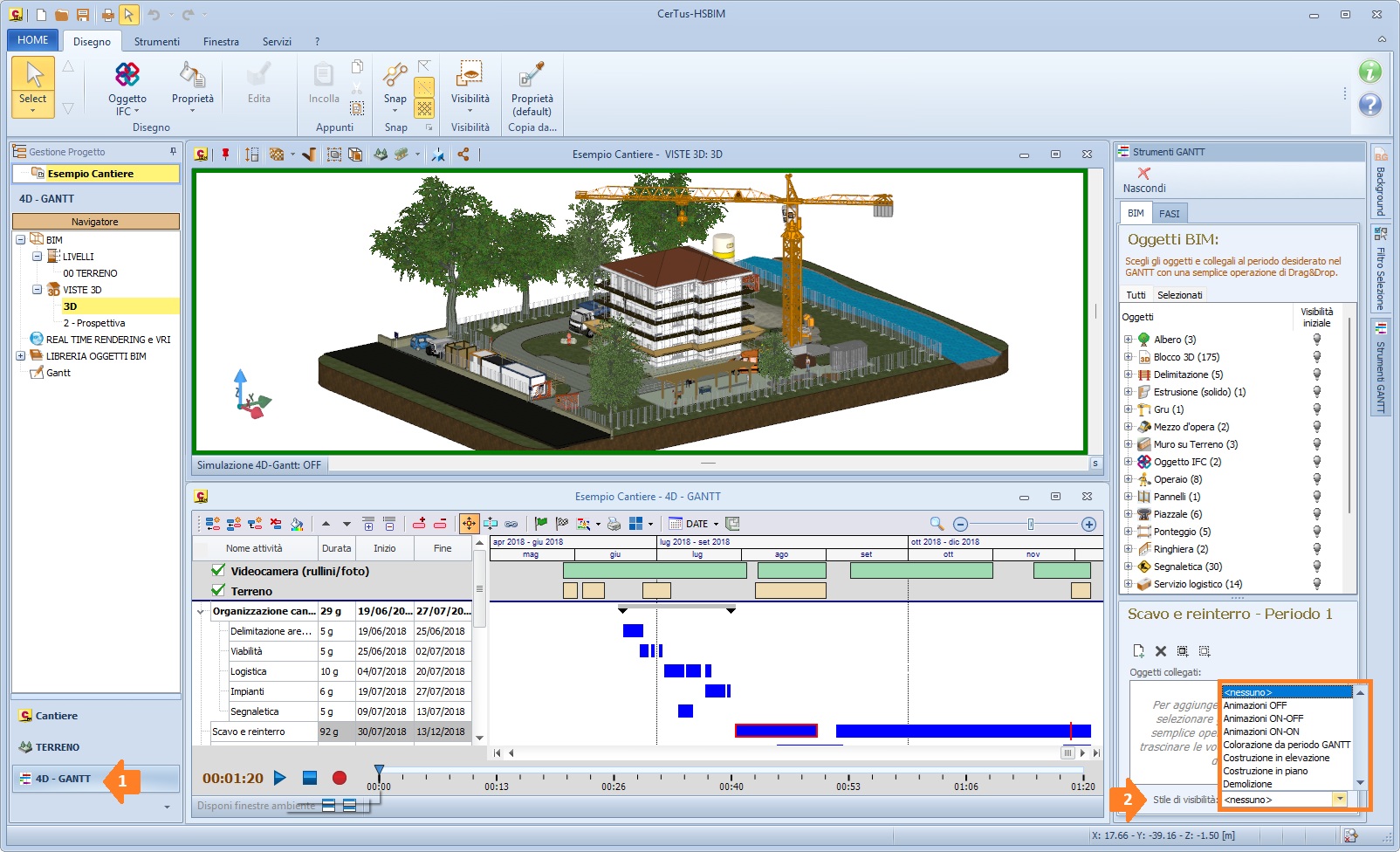

Nell'ambiente 4D Gantt, nel costruire il grafico, trovo il menù Stile di Visibilità con diverse scelte come:
- Animazione OFF;
- Animazione ON-ON
- Demolizione
- etc.
Applicando uno stile ad un task, cosa dovrebbe succedere?
Risposta
Applicando uno stile di visibilità ad un task, nel momento in cui si avvia la simulazione del diagramma, all'oggetto associato al task viene applicata una animazione.
Ad esempio applicando lo stile "Demolizione", nel momento in cui si avvia la simulazione del diagramma, l'oggetto associato al task, viene eliminato dalla scena, come se venisse "demolito".
Ma occorre sapere che, l'animazione scelta negli stili di visibilità per il task e quindi per gli oggetti ad esso associati è "visibile" con animazioni differenti a seconda se la vista ATTIVA è il 3D oppure l'RTBIM (Real Time Rendering).
Vediamo di seguito i vari stili disponibili e che "effetto" si ottiene sulle viste (3D e RTBIM) del modello:
Scegliendo lo stile <NESSUNO>:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare con una graduale dissolvenza - sino a comparire del tutto al termine del task;
dal Real Time Rendering (RTBIM) ---> durante la simulazione, l'oggetto associato al task compare con una graduale dissolvenza - sino a comparire del tutto al termine del task.
Scegliendo lo stile Animazione OFF:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare da subito, appena ha inizio la simulazione del task;
dal Real Time Rendering (RTBIM) ---> durante la simulazione, l'oggetto associato al task compare solo nel momento in cui è completata la simulazione del task.
Scegliendo lo stile Animazione ON-OFF:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare da subito, appena ha inizio la simulazione del task;
dal Real Time Rendering (RTBIM) ---> non riproduce alcun effetto e in fase di simulazione non compaiono oggetti sul modello.
Scegliendo lo stile Animazione ON-ON
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare da subito appena ha inizio la simulazione del task;
dal Real Time Rendering (RTBIM) ---> non riproduce alcun effetto e in fase di simulazione non compaiono oggetti sul modello.
Scegliendo lo stile Colorazione da periodo GANTT:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare con una graduale dissolvenza - sino a comparire del tutto al termine del task - l'oggetto è rappresentato con il colore assegnato al task;
dal Real Time Rendering (RTBIM) ---> durante la simulazione, l'oggetto associato al task compare con una graduale dissolvenza - sino a comparire del tutto al termine del task - l'oggetto è rappresentato con il suo materiale/colore e NON con il colore assegnato al task.
Scegliendo lo stile Costruzione in elevazione:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare da subito con una graduale dissolvenza - sino a comparire del tutto al termine del task;
dal Real Time Rendering (RTBIM) ---> durante la simulazione, l'oggetto associato al task compare con una animazione verticale, ossia viene "costruito" dal basso verso l'alto (questa animazione è studiata per essere applicata a oggetti che hanno uno sviluppo verticale ad esempio: Corpo di fabbrica, Ponteggio).
Scegliendo lo stile Costruzione in piano:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare da subito con una graduale dissolvenza - sino a comparire del tutto al termine del task;
dal Real Time Rendering (RTBIM) ---> durante la simulazione, l'oggetto associato al task compare con una animazione in piano, ossia viene "costruito" da un angolo verso quello opposto (questa animazione è pensata per essere applicata a oggetti che hanno uno sviluppo orizzontale ad esempio: piazzale, strade.
Scegliendo lo stile Demolizione:
dalla vista 3D ---> durante la simulazione, l'oggetto associato al task compare da subito all'avvio del task, per poi con una graduale dissolvenza, scomparire del tutto al termine del task;
dal Real Time Rendering (RTBIM) ---> durante la simulazione, l'oggetto associato al task compare da subito all'avvio del task, per poi essere "demolito" dall'alto verso il basso.
ATTENZIONE
Gli effetti Costruzione in elevazione e Costruzione in piano, risultano inoltre molto utili/pratici se utilizzati per simulare la costruzione di un modello del fabbricato, se il modello è stato importato nel formato IFC.
Infatti, in tal caso, ai task è possibile associare direttamente gli oggetti del modello IFC.
Ad esempio:
- IfcCWall (muro) mediante l'effetto Costruzione in elevazione nell'RTBIM è possibile visualizzare la costruzione del muro dal basso verso l'alto
- IfcSlab (solaio) mediante l'effetto Costruzione in piano nell'RTBIM è possibile visualizzare la costruzione del solaio da un angolo verso l'altro.
|
