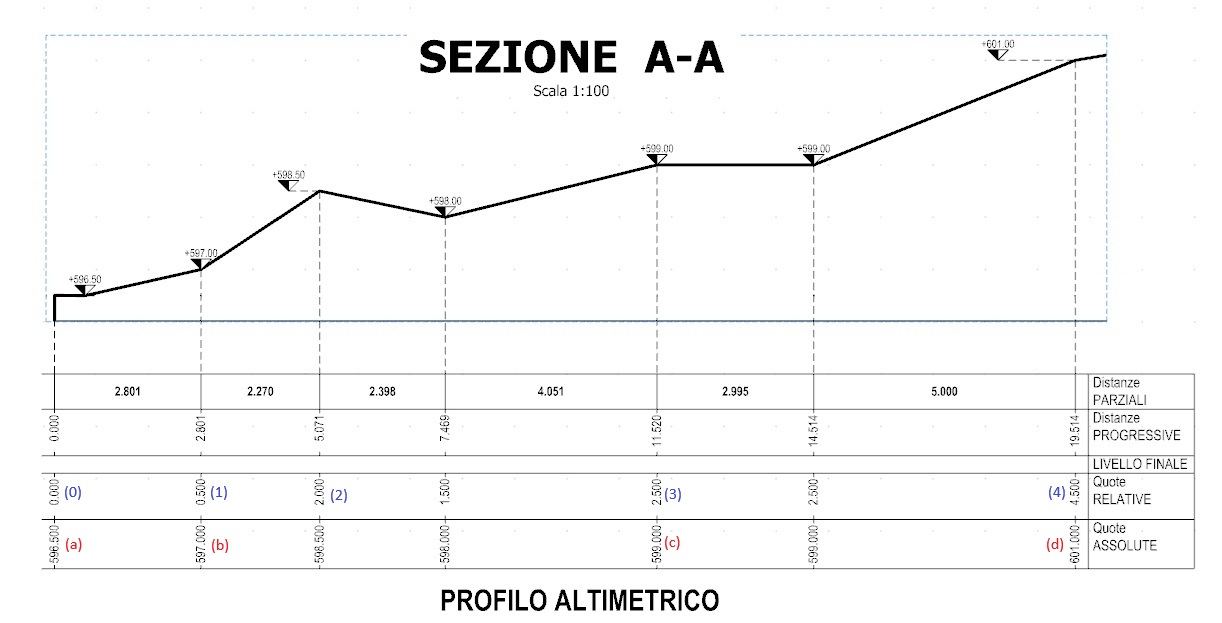

Patrizio	Quote Profilo altimetrico: quote assolute e relative Patrizio 2026-04-30 14:21:52 Voglio condividere una richiesta di assistenza. Richiesta Realizzando dalla tavola grafica Sezione il Profilo Altimetrico, nella parte inferiore della tavola, sono indicate le quote sia Relative che Assolute. Come vanno lette queste quote? Risposta Una quota Assoluta indica la distanza verticale di un punto dal livello del mare (assunto come riferimento). Mentre, la quota Relativa è definita fissando come quota "zero" la quota più bassa presente sul rilievo. Il dislivello tra questa quota assunta come quota "ZERO" e le successive è indicato sotto forma di quota relativa. Facciamo un esempio basandoci sul terreno riportato in figura la quota più bassa è pari a 596.50 metri s.l.m., mentre il punto più alto ha una quota pari a 601.00 metri s.l.m.. Sul rigo riferito alle Quote ASSOLUTE leggeremo le quote riportate sul profilo. In questo esempio come "distanza verticale di un punto dal livello del mare" avremo le seguenti quote: 596.50 (in figura lettera (a)), 597.00 (in figura lettera (b)), 599.00 (in figura lettera (c)) ed in ultimo 601.00 (in figura lettera (d)). Sul rigo delle Quote RELATIVE, la quota 596.50 è assunta come quota/valore 0 (zero). Essendo la successiva quota pari a 597.00 la quota relativa (dislivello tra le due quote) è pari a 0.50 mt (in figura numero (1)). Allo stesso modo avremo per le altre quote: - quota pari a 598.50 ---> il dislivello con la quota iniziale assunta come "ZERO" ---> è pari a 2.00 mt (in figura numero (2)); - quota pari a 599.00 ---> il dislivello con la quota iniziale assunta come "ZERO" ---> è pari a 2.50 mt (in figura numero (3)); - quota pari a 601.00 ---> il dislivello con la quota iniziale assunta come "ZERO" ---> è pari a 4.50 mt (in figura numero (4)). Discussione correlata ---> Come realizzare il Profilo Altimetrico del Terreno
