Come georeferenziare correttamente il modello BIM

Mauro 2025-11-26 14:34:32

Voglio condividere una richiesta di assistenza

Richiesta
Come georeferenziare correttamente un modello BIM nel mondo reale.

Risposta
La georeferenziazione è il processo di associare a dati digitali (mappe, immagini, modelli) delle coordinate geografiche, così da collocarli nello spazio reale.

In Edificius questo consente di posizionare il modello nel contesto geografico utilizzando sistemi di riferimento come WGS84 (standard geodetico universale, alla base del GPS e della maggior parte delle applicazioni cartografiche) oppure sistemi locali come gli EPSG (European Petroleum Survey Group).
Le informazioni di georeferenziazione vengono memorizzate nel file IFC (versione 4 o superiore), in particolare:
- nell’IfcProject (tramite IfcMapConversion e IfcGeometricRepresentationContext),
- nell’IfcSite (tramite RefLatitude e RefLongitude).

Per georeferenziare correttamente un modello IFC è necessario individuare un punto noto nello spazio reale con coordinate geografiche affidabili, reperibili da:
- capitolati informativi (CI),
- mappe online,
- strumenti GPS.

Con usBIM.gis è possibile ottenere le coordinate sessadecimali (latitudine e longitudine) di due punti di riferimento:
- Punto 1: ad esempio lo spigolo dell’edificio, con coordinate e quota altimetrica;
- Punto 2: un secondo riferimento per definire la direzione, con sole coordinate.

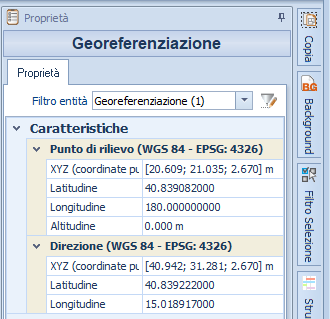

In Edificius si utilizza l’oggetto Georeferenziazione, indicando i punti rilevati sia nel livello che nella vista 3D.

Una volta impostata la georeferenziazione, si procede all’esportazione del modello in formato IFC 4 (o superiore), selezionando il sistema di riferimento di conversione. Nel nostro caso è stato scelto EPSG 7794, che converte le coordinate geografiche WGS84 (latitudine e longitudine) in coordinate proiettate secondo un sistema spaziale specifico.
Il file IFC così ottenuto può essere caricato in usBIM.geotwin, nella sezione STRUTTURA/LAYER del contenitore LE MIE MAPPE. In questo modo il modello viene integrato nel contesto urbano e geografico reale, garantendo una corretta interoperabilità e una visione completa del progetto.
