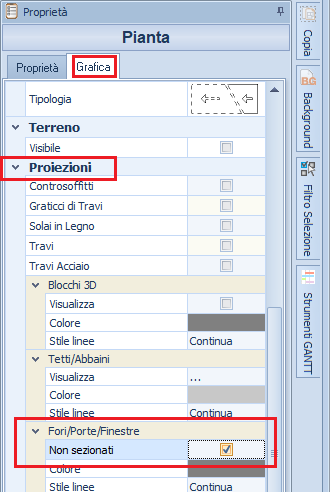

Mauro	Quote La proiezione della finestra non si vede sulla tavola grafica Mauro 2025-12-19 12:27:09 Voglio condividere una richiesta di assistenza Richiesta La proiezione della finestra disegnata al di sotto del piano di taglio non si vede sulla tavola grafica. Risposta Per visualizzare una finestra non sezionata in PIANTA (ad esempio posizionata sul pianerottolo), procedere come segue: - aprire la tavola grafica PIANTA. - accedere alla sezione Grafica. - entrare nella sottosezione Proiezioni. - nel gruppo Fori/Porte/Finestre, attivare l’opzione Non sezionati per forzare la visualizzazione degli elementi non intercettati dal taglio (sia posizionati sopra che sotto il piano di taglio). Se, nonostante questa impostazione, la finestra continua a non essere visibile, significa che è stata modellata in un altro livello rispetto al livello di appartenenza della pianta SOLUZIONE ALTERNATIVA In questo caso è necessario: - posizionare la PIANTA sul livello inferiore, - impostare un delta tale da far coincidere la nuova vista con la posizione della pianta precedente (il valore del delta deve essere considerato in valore assoluto). In questo modo la finestra rientrerà nel campo di proiezione e sarà correttamente visibile in pianta. P.S.1: L’utilizzo della "soluzione alternativa" potrebbe influire sulla visualizzazione di altre entità presenti nella tavola, in quanto la vista viene riferita a un livello differente. P.S.2: La sezione indicata nell’immagine non è prevista nelle Tavole di Confronto del Project Group, pertanto non risulta disponibile in quel contesto.
