| Raggruppare le tavole grafiche Patrizio 2026-03-04 17:33:45
Voglio condividere una richiesta di assistenza
Richiesta
E' possibile raggruppare le tavole grafiche secondo delle esigenze specifiche?
Risposta
Certamente. Ciascuna tipologia di tavola grafica, sia essa una Pianta, un Prospetto, una Sezione, può essere assegnata ad un raggruppamento, raggruppamento definito dall'utente secondo delle proprie esigenze organizzative.
Per meglio comprendere, facciamo un esempio pratico.
Supponiamo che il nostro fabbricato si sviluppa su vari livelli e che per ciascun livello abbiamo generato più tavole grafiche di tipo "Pianta":
- una prima tavola di tipo "architettonico" con riportati gli elementi di arredo interno;
- una seconda tavola di tipo "geometrico" con riportati i vani e relativa la quotatura;
- una terza tavola di tipo "impiantistico" con rappresentati gli impianti;
- una quarta tavola di tipo "strutturale" con rappresentate le stratigrafie degli involucri.
Quindi nel nodo "TAVOLE GRAFICHE" >>> "PIANTE" avremmo:
- n° 4 tavole per il livello interrato;
- n° 4 tavole per il livello piano terra;
- n° 4 tavole per il livello secondo piano;
e così a seguire, altre quattro tavole per ciascun livello.
Le tavole, saranno ordinate nel nodo "PIANTE" in base al loro inserimento e pertanto NON è detto che saranno sequenziali per livello o per tipologia.
Per una migliore organizzazione/gestione delle tavole potrebbe essere utile, raggrupparle secondo un proprio criterio.
Nell'esempio fin qui fatto il criterio potrebbe essere uno tra questi:
1) per LIVELLO di appartenenza.
in questo caso avrò TUTTE le tavole di ciascun livello, raggruppate in un unico contenitore;
2) per TIPOLOGIA di tavola.
in questo caso avrò sotto ciascun raggruppamento (architettonico, impiantistico, strutturale ....), le tavole di ciascun livello.
ATTENZIONE
quanto sopra descritto vuole essere un esempio di criterio secondo cui "raggruppare" le tavole. Il Tecnico, può raggruppare le tavole, secondo un suo "qualsiasi" criterio.
Procedendo nell'esempio, scegliamo di raggruppare le tavole secondo il "LIVELLO" di appartenenza.
Come procedere:
- selezionare una tavola grafica "Pianta" (ad esempio una delle 4 tavole inserite per il livello "Piano Terra");
- nel toolbox "Proprietà" cliccare nel campo Cartella;
- digitare nel campo Cartella il criterio di raggruppamento (in questo esempio il criterio sono i livello, quindi "Piano Terra");
- confermare l'inserimento con l'INVIO della tastiera.
In questo modo nell'elenco delle Tavole, viene creata una cartella denominata "Piano Terra" ed suo interno è riportata la tavola selezionata.
Procedendo nella definizione dei raggruppamenti, può verificarsi che:
- se la tavola è da assegnare ad un raggruppamento differente rispetto a quello già definito, si procede come su indicato, ossia selezionando la tavola e digitando nel campo "Cartella" il criterio di raggruppamento;
- se la tavola è da assegnare ad un raggruppamento già definito, occorre selezionare la tavola, ma il criterio NON va digitato, va selezionato dal campo "Cartella" tra quelli già definiti.
Come più volte indicato, il criterio secondo cui raggruppare le tavole lo definisce il tecnico. Per tale motivo, in origine andando nel campo "Cartella" non è proposto alcun valore/criterio, ma via via che si il tecnico li digita, questi vanno a comporre un elenco da cui poi scegliere per una successiva assegnazione.

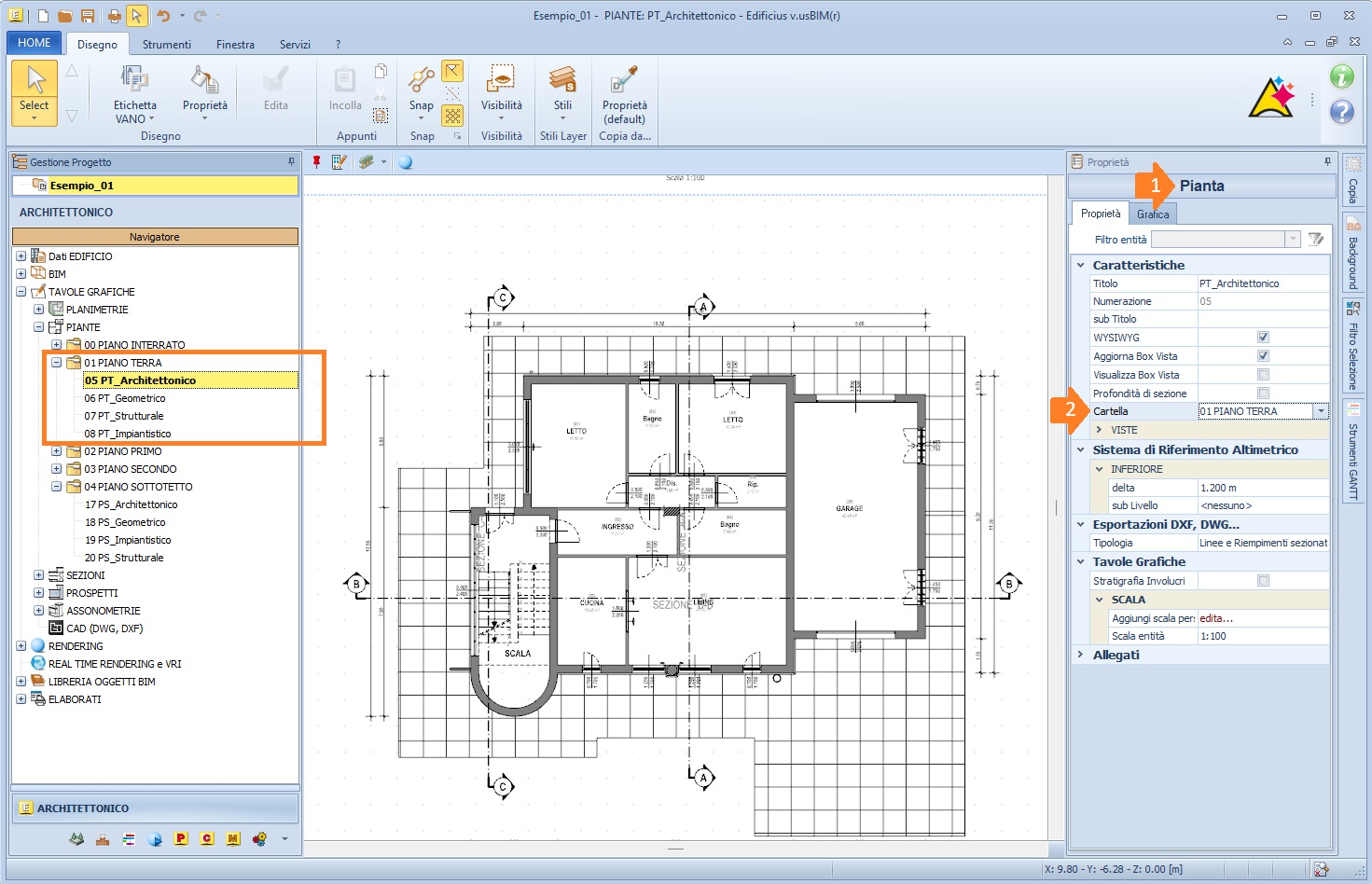

Clicca QUI per visualizzare una immagine.
