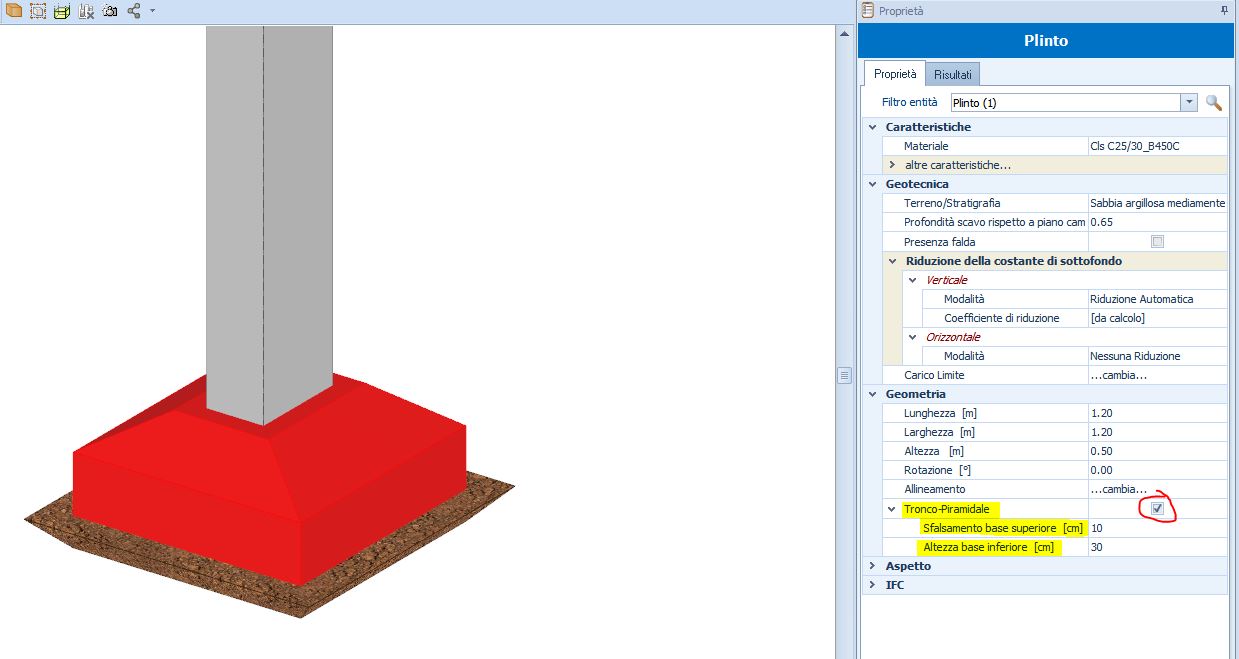

AntonioDL	Quote Come modellare un plinto zoppo o di forma tronco-piramidale AntonioDL 2020-02-28 17:05:50 Vorrei condividere un caso di assistenza. Domanda Posso modellare dei plinti zoppi o dei plinti di forma tronco-piramidale? Se sì, come devo procedere? Risposta A partire dalla versione 43.00a-BIM ONE(a) è stata aggiunta la possibilità di modellare plinti zoppi e/o di forma tronco-piramidale. Una volta inserito l'oggetto plinto (di seguito il link: Inserire i plinti di fondazione), occorre selezionarlo e nelle proprietà è possibile attivare: - l'opzione Tronco-Piramidale; - l'offset o disassamento rispetto al pilastro. Attivando l'opzione Tronco-Piramidale (clicca QUI per vedere un'immagine esplicativa) è possibile definire: - Sfalsamento base superiore [cm]: rappresenta l'offset della base superiore del plinto rispetto alla sezione del pilastro; - Altezza base inferiore [cm]: rappresenta l'altezza del parallelepipedo di base del plinto. Per definire invece un plinto zoppo/eccentrico, occorre selezionare il campo Allineamento ed aprire il relativo dialog premendo il bottoncino . Il dialog propone degli allineamenti predefiniti (clicca QUI per vedere un'immagine esplicativa), oppure è possibile definire un Allineamento personalizzato attivando l'apposito check. In quest'ultimo caso, dopo aver cliccato il tasto , nelle proprietà del plinto compaiono due ulteriori campi in cui è possibile specificare l'Offset, in cm, del plinto rispetto al pilastro lungo le direzioni X e Y. Clicca QUI per vedere un'immagine esplicativa.
AntonioDL	Quote AntonioDL 2026-05-04 11:47:01 È possibile invece modellare un plinto in c.a. composto da un corpo inferiore (base quadrata, l=4,0 m, h =0,8 m) e da un dado superiore (sempre a base quadrata, l=2,4 m, h=1,4 m)? Grazie User_1989994 Al momento non prevediamo tale opzione. Valuteremo la Sua richiesta per eventuali futuri sviluppi.
