| Verifica Anticaduta: DR e DEPGiuseppe 2016-04-18 09:17:03 Voglio condividere una richiesta di assistenza Richiesta Nella verifica del tirante d'aria cosa di intende per DR e DEP? Risposta DR: Distanza tra l'ancoraggio e il punto di caduta. Clicca QUI per vedere l'immagine esplicativa. DEP: Distanza per effetto pendolo. Clicca il link per accedere alla discussione dedicata: forum.acca.it/it/certus-cp/id5638/distanza-effetto-pendolo-dep.html |
User_775161
| User_775161 2017-04-22 21:14:19 Buona sera, ho comprato da poco il programma certus, ma nell'usarlo per la prima volta mi è venuto un dubbio....ho cercato di documentarmi anche online ma non ho trovato risposta. Per l'installazione della linea vita bisogna andare a verificare il tirante d'aria. Quando effettuo il calcolo per la verifica devo considerare la lunghezza del cordino ma mi viene chiesto anche il valore della distanza fra il punto di ancoraggio ed il punto di caduta. Per una linea vita installata in mezzeria della copertura con falde lunghe 4,5 m il valore della DR è pari alla distanza fra la posizione della linea vita ( centro ) e il bordo della copertura? Quindi 4,5 m? Ovvero ho la lunghezza del cordino viene considerata a partire dal bordo della copertura? Nel caso io avessi la verifica non soddisfatta per il tirante d'aria, posso andare a collocare ad una distanza di 2 m dalla posizione centrale in colmo della linea vita i ganci sottotegola attraverso i quali io sono collegato sia alla linea vita che ai ganci in modo? Oppure a questo punto conviene installare solo ganci senza linea vita? In attesa di una vostra risposta, vi auguro una buona serata. Grazie. |
Giuseppe

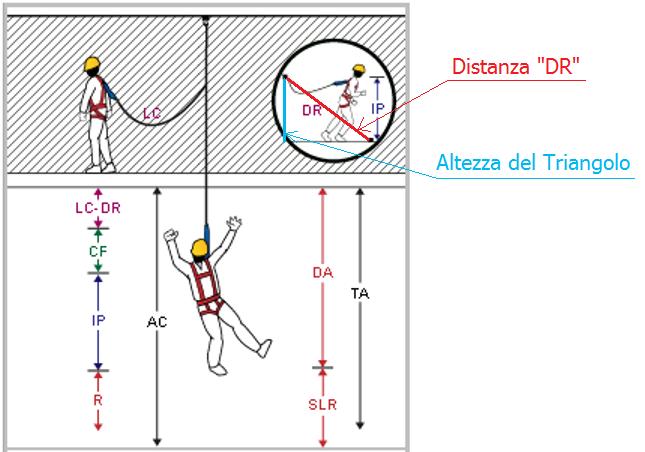

| Giuseppe 2017-04-26 10:07:11 La distanza "DR", come indicato nella figura che propongo di seguito, si può intendere come la lunghezza del cordino che va dal punto in cui il questo si ancora al fissaggio al punto di caduta. Nel Suo caso specifico NON è 4.5m ma si tratta dell'ipotenusa del triangolo rettangolo la cui base è 4.5m e l'altezza corrisponde alla distanza tra il punto di ancoraggio e la copertura. Nei casi in cui la verifica del tirante d'aria non risulti "verificata", siccome si sta effettuando il progetto della sicurezza in copertura, si può procedere come si ritiene più opportuno. Le ipotesi possono essere le più varie, ad esempio: 1) si può pensare di modificare il tipo di bordo passando da una "Caduta consentita" di tipo "Arresto" alla tipologia "Trattenuta" (ovviamente con i relativi DPI di collegamento); 2) si può pensare di posizionare i gli ancoraggi in punti diversi della copertura (punti che permettano comunque di giungere nella zona in cui occorrerà operare); 3) si può pensare di cambiare il "DPI di Collegamento" da utilizzare scegliendone uno che abbia lunghezze tali da far tornare "positiva" la verifica del tirante d'aria. Questo resta, ad ogni modo, un aspetto a cura del progettista. |
User_306073
| User_306073 2025-09-24 19:09:54 Nella valutazione del sistema anticaduta il dato DR (distanza tra l'ancoraggio ed il punto di caduta) di una linea flessibile tipo C non si deve intendere la distanza tra l'asse della linea vita ed il bordo della copertura? Perchè DR deve essere < LC (fanno riferimento a due cose diverse) |
Giuseppe
| Giuseppe 2025-09-25 09:50:41 Rispetto alla prima parte del Suo post, Le confermo che la lunghezza DR rappresenta l'ipotenusa del triangolo mostrato nell'immagine precedentemente illustrata; si potrebbe intendere come la distanza tra il punto di ancoraggio e il bordo della copertura ma, dovendo considerare anche una eventuale pendenza della copertura, è più "preciso" indicarlo così come è stato fatto. Rispetto alla seconda parte del Suo post, non ho capito se la Sua voleva essere una domanda o un'affermazione; non mi è chiaro il motivo per cui precisa "DR deve essere < LC (fanno riferimento a due cose diverse)"; nel post e nel programma NON è né confermato né contraddetto questa specifica che Lei ha scritto (quindi non intendo il perchè Lei ha scritto questa cosa). Ad ogni modo Le spiego il mio punto di vista: in un sistema di anticaduta dove la caduta consentita è "Arresto", e quindi di conseguenza con DPI "Cordino" o "Dispositivo guidato", è molto frequente che DR sia > di LC soprattutto se l'ancoraggio in questione è una "Linea di ancoraggio" (diversamente significherebbe che l'ancoraggio è posto quasi sul bordo della copertura) ma non è da escludere completamente che DR possa essere < di LC (tale situazione potrebbe verificarsi più comunemente se l'ancoraggio in questione è un "Punto di ancoraggio"). In definitiva direi che non vi è una regola che stabilisce se DR è minore o maggiore di LC, la questione è funzione della geometria della specifica copertura e della progettazione che il tecnico esegue. Le suggerisco i seguenti post di questo forum dove sono trattati argomenti affini al presente: --> Verifica del tirante d'aria con DPI di collegamento 'Cordino UNI EN 354' --> Verifica del tirante d'aria con DPI di collegamento 'Dispositivo retrattile UNI EN 360' --> Verifica del tirante d'aria con DPI di collegamento 'Dispositivo guidato UNI EN 353.2' |
User_306073
| User_306073 2025-09-30 13:56:22 Cerco di spiegare meglio il mio dubbio. Il problema è che il programma non mi fa impostare una lunghezza del cordino > di 2mt. Di conseguenza non ho modo di impostare il dato DR perché mi viene ricordato che “la distanza tra l’ancoraggio e il punto di caduta deve essere minore della lunghezza del cordino” (che se non sbaglio dovrebbe essere DR). Magari sbaglio qualche cosa nella editazione. Vedasi screen shot allegati.164516_1759233337_screenshot_20250930.pdf |
Giuseppe
| Giuseppe 2025-09-30 14:13:07 Ho inteso. Il programma non permette l'inserimento di una misura superiore ai 2 metri per il cordino perché i DPI UNI EN 354 di fabbrica non vanno oltre quella misura; nel caso di DPI UNI EN 353.2, invece, non vanno oltre 1 metro. Se intende progettare la disposizione degli ancoraggi permettendo la caduta, cioè in "Arresto", valuti la possibilità di utilizzare il DPI Retrattile UNI EN 360 (in tal caso la distanza DR non è richiesta). Nota: il messaggio che le propone il programma: La distanza tra l'ancoraggio e il punto di caduta deve essere minore della lunghezza del cordino deriva dalla tipologia di "Caduta consentita" impostata; nel caso in cui DR fosse > di LC significherebbe che è impossibile cadere il che contrasta con l'impostazione inizialmente settata (Caduta consentita Arresto). |
