Voglio condividere una richiesta di assistenza
Richiesta
E' possibile raggruppare le tavole grafiche secondo delle esigenze specifiche?
Risposta
Certamente. Ciascuna tipologia di tavola grafica, sia essa una Pianta, un Prospetto, una Sezione, può essere assegnata ad un raggruppamento, raggruppamento definito dall'utente seconda delle proprie esigenze organizzative.
Per meglio comprendere, facciamo un esempio pratico.
Supponiamo che il nostro cantiere abbiamo generato più tavole grafiche di tipo "Prospetto":
- una prima tavola per il "prospetto SUD" in scala al 1/50;
- una seconda tavola per il "prospetto EST";
- a seguire abbiamo altri prospetti rappresentativi del lato "SUD" uno con le ombre e uno in scala a 1/200.
Quindi nel nodo "TAVOLE GRAFICHE" >>> "PROSPETTI" avremmo:
- n° 3 tavole per il prospetto SUD;
- n° 2 tavole per il prospetto EST;
- n° 1 tavole per il prospetto NORD;
- n° 1 tavole per il prospetto OVEST.
Le tavole, saranno ordinate nel nodo "PROSPETTI" in base al loro inserimento e pertanto NON è detto che saranno sequenziali per "orientamento" (sud, est, ovest o nord).
Per una migliore organizzazione/gestione delle tavole potrebbe essere utile, raggrupparle secondo un proprio criterio.
Nell'esempio fin qui fatto il criterio potrebbe essere uno tra questi:
1) per "ORIENTAMENTO".
in questo caso avremo TUTTI i prospetti del lato Sud/Nord/Est/Ovest, raggruppate in un unico contenitore;
2) per "TIPOLOGIA" di rappresentazione (ad esempio: con ombre e/o per scala di rappresentazione).
in questo caso avremo sotto ciascun raggruppamento (Ombre, scala ....), le tavole di ciascun prospetto.
ATTENZIONE
quanto sopra descritto vuole essere un esempio di criterio secondo cui "raggruppare" le tavole. Il Tecnico, può raggruppare le tavole, secondo un suo "qualsiasi" criterio.
Procedendo nell'esempio, scegliamo di raggruppare le tavole secondo l'"Orientamento".
Come procedere:
- selezionare una tavola grafica "Prospetto" (ad esempio una delle 3 tavole riferite al prospetto "SUD");
- nel toolbox "Proprietà" cliccare nel campo Cartella;
- digitare nel campo Cartella il criterio di raggruppamento (in questo esempio il criterio è l'orientamento, quindi "Prospetto SUD");
- confermare l'inserimento con l'INVIO della tastiera.
In questo modo nell'elenco delle Tavole, viene creata una cartella denominata "Prospetto SUD" ed suo interno è riportata la tavola selezionata.
Procedendo nella definizione dei raggruppamenti, può verificarsi che:
- se la tavola è da assegnare ad un raggruppamento differente rispetto a quello già definito, si procede come su indicato, ossia selezionando la tavola e digitando nel campo "Cartella" il criterio di raggruppamento;
- se la tavola è da assegnare ad un raggruppamento già definito, occorre selezionare la tavola, ma il criterio NON va digitato, va selezionato dal campo "Cartella" tra quelli già definiti.
Come più volte indicato, il criterio secondo cui raggruppare le tavole lo definisce il tecnico. Per tale motivo, in origine andando nel campo "Cartella" non è proposto alcun valore/criterio, ma via via che si il tecnico li digita, questi vanno a comporre un elenco da cui poi scegliere per una successiva assegnazione.

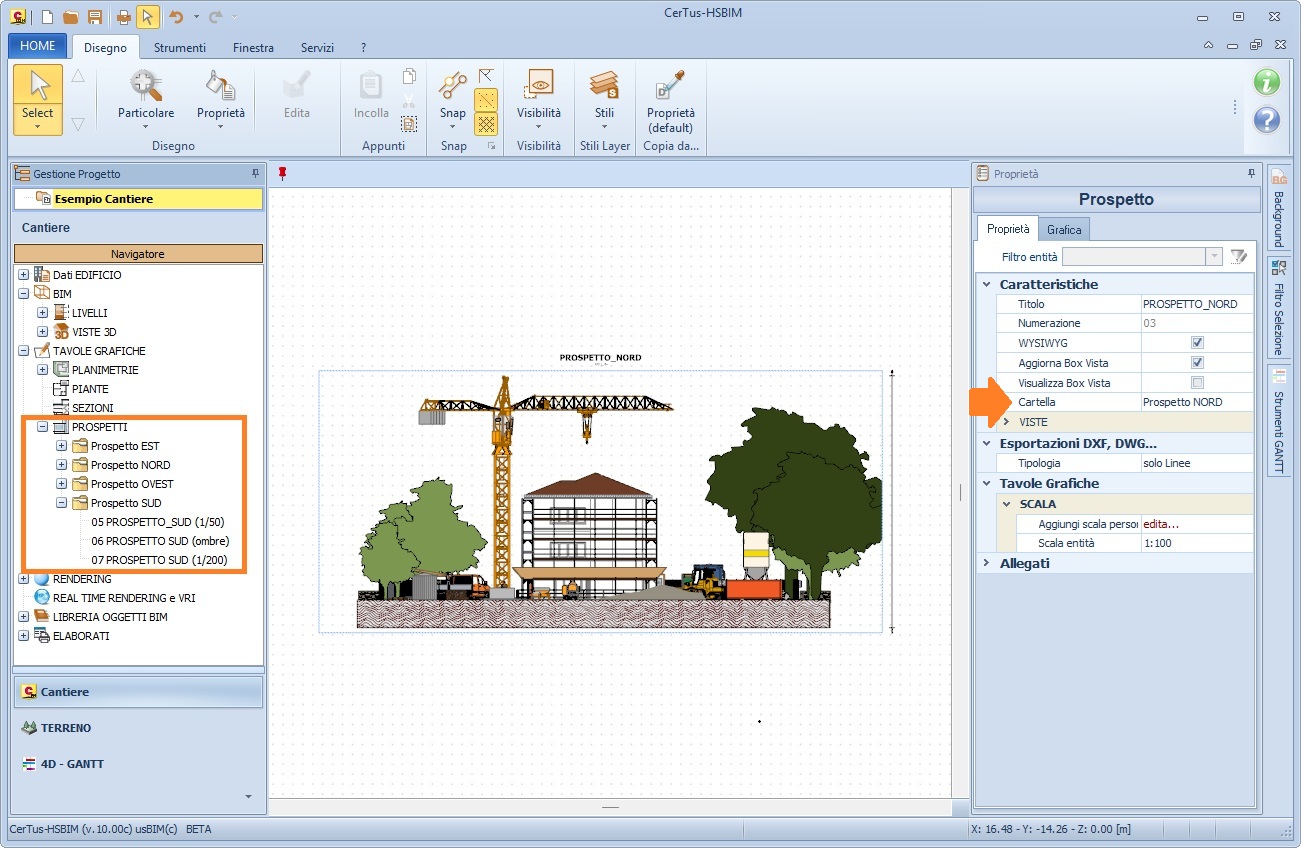

Clicca QUI per visualizzare una immagine.
