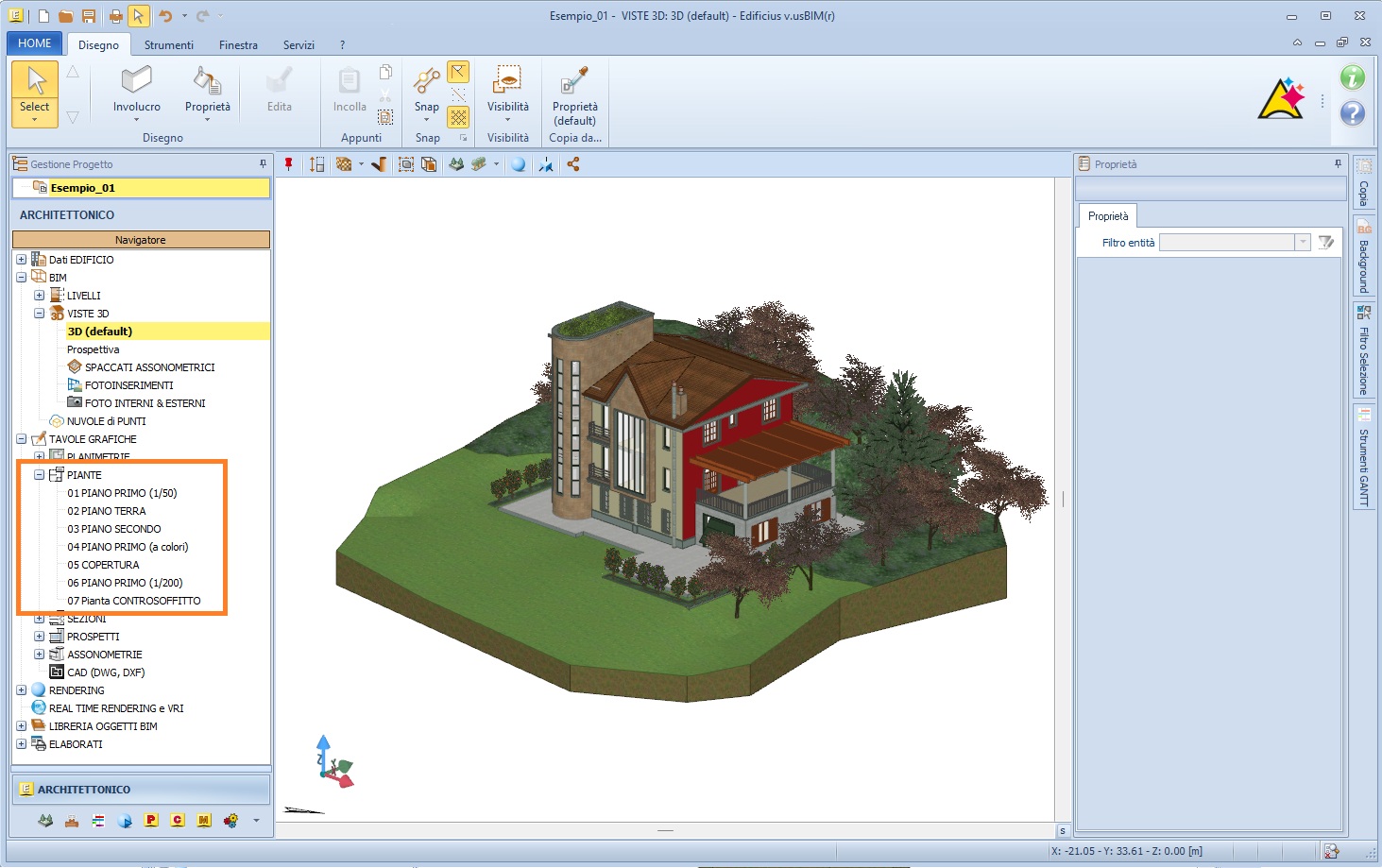

Patrizio	Quote Come ordinare le tavole grafiche Patrizio 2026-03-05 16:09:26 Voglio condividere una richiesta di assistenza Richiesta E' possibile variare l'ordinamento delle tavole grafiche? Risposta Certamente. L'ordinamento delle tavole può essere cambiato in modo semplice e veloce. Prima però di vedere come procedere per ri-ordinare le tavole, chiariamo un aspetto. All'inserimento di una tavola grafica sul livello, sia essa una Pianta, una Sezione o un Prospetto, viene assegnato in modo automatico una "numerazione" (01, 02, 03 .....) che rispecchia l'ordine di inserimento della tavola. Se NON si è prestato attenzione all'inserimento delle tavole che è avvenuto in modo casuale, potremmo avere ad esempio, delle tavole "Piante" ordinate in questo modo: - tavola "01" riferita al livello "Piano Primo"; - tavola "02" riferita al livello "Piano Terra"; - tavola "03" riferita al livello "Secondo Livello"; - tavola "04" una seconda tavola riferita la livello "Piano Primo"; ed a seguire altre tavole riferite a questi livelli, ma poste in ordine sparso. Clicca QUI per visualizzare una immagine dell'ordinamento delle tavole. Se però è nostra intenzione ordinare le tavole, ad esempio per "Livello", ossia raggruppare una dopo l'altra le tavole di ciascun livello ma soprattutto avere le tavole che rispettino l'ordine dei livelli (quindi prima le tavole dell'interrato, poi quelle del piano terra ed a seguire quelle dei livelli superiori) allora occorre procedere al loro riordino. Come procedere per riordinare delle tavole: - selezionare la tavola con un clic del tasto sinistro del mouse (il titolo della tavola è evidenziato in ciano); - sul nodo cliccare il tasto destro del mouse; - dal menu selezionare l'opzione "Ordinamento"; - a destra del nodo è mostrato un riquadro giallo con due frecce (una verso l'alto e una verso il basso); - cliccare sulla freccia rivolta verso l'alto/il basso tante volte quanti sono i posti da scalare per collocare la tavola nella posizione voluta; - cliccare sulla X per terminare l'operazione. Ripetere l'operazione per tutte le tavole che si intende spostare di posizione. ATTENZIONE quanto su spiegato per le tavole di tipo Pianta, vale anche per le altre tipologie di tavole, ossia per le Sezioni, i Prospetti e Assonometrie. Discussione correlata Raggruppare le tavole grafiche

Come ordinare le tavole grafiche
