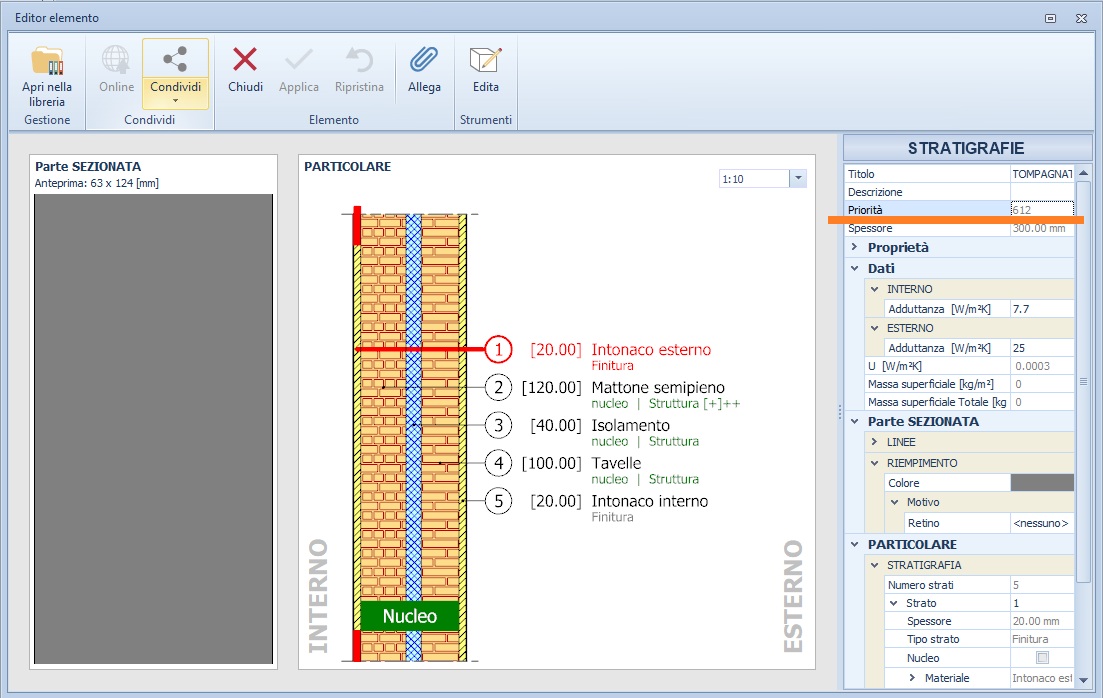

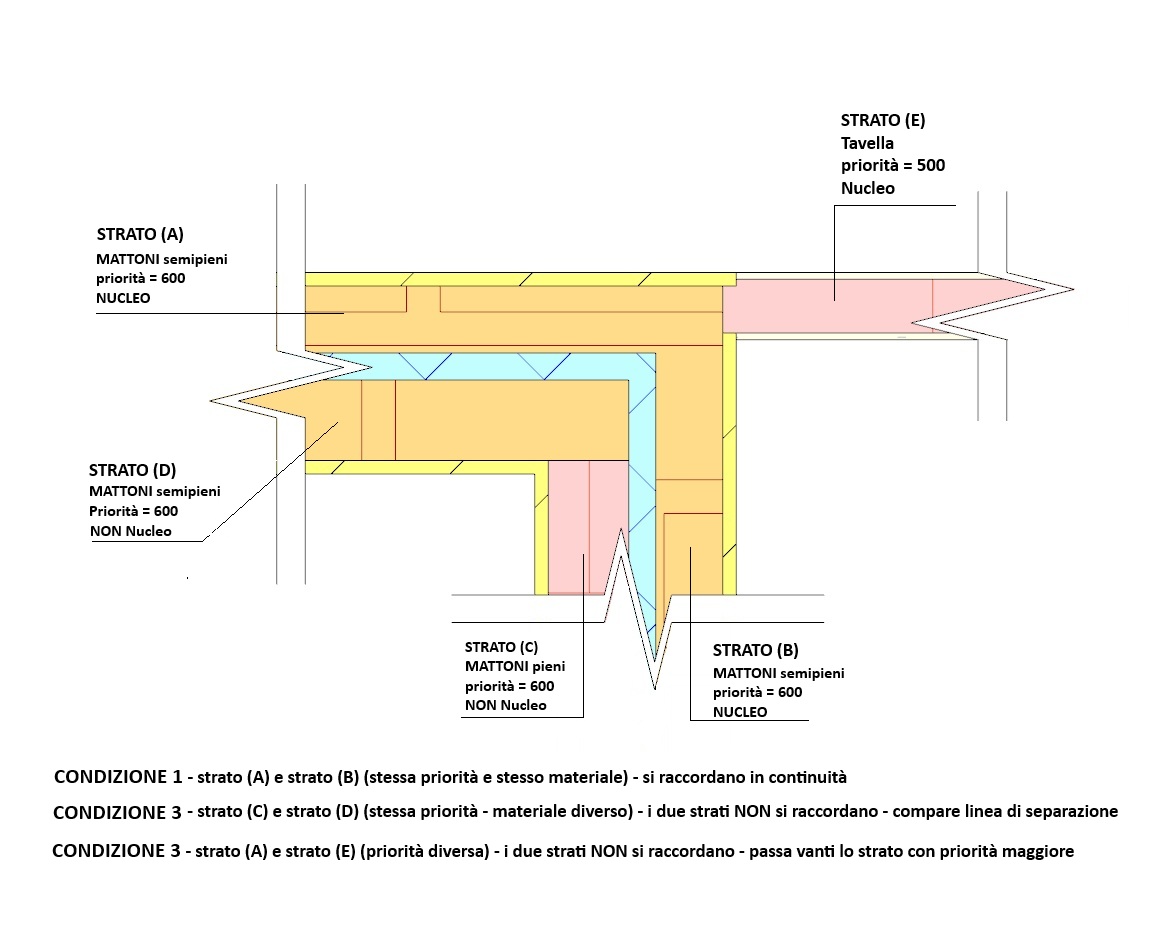

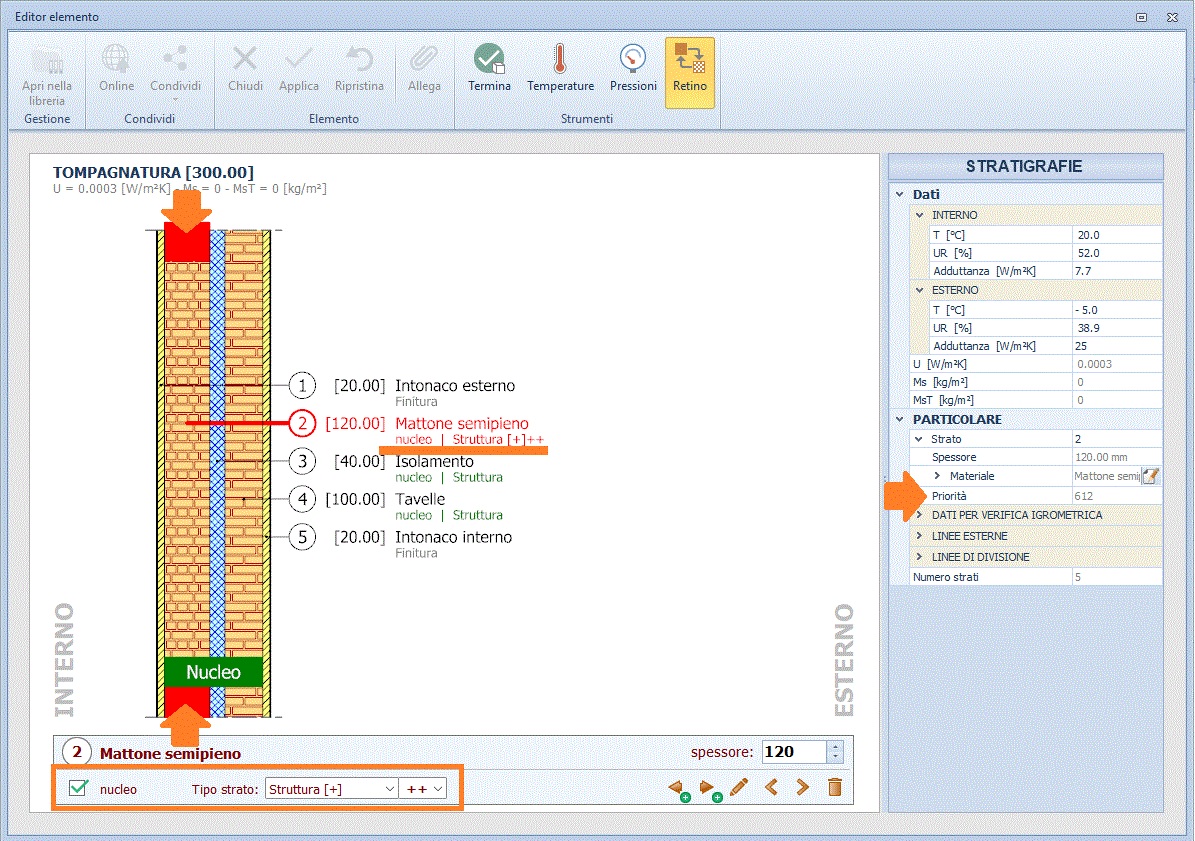

Patrizio	Quote Stratigrafia Involucro: cosa si intende con le sigle "Struttura", "Finitura" e "Nucleo" Patrizio 2026-03-09 16:50:03 Voglio condividere una richiesta di assistenza Richiesta Nella personalizzazione di una stratigrafia noto che a ciascuno strato è assegnato una definizione, alcuni sono individuati come "Finitura" altri come "Struttura". Inoltre alcuni di questi strati sono classificati come "Nucleo". Cosa significano queste definizioni ed a cosa servono? Risposta Vediamo dapprima cosa significano queste sigle e cosa si ottiene definendole. Nella definizione di una stratigrafia è possibile per ciascuno strato che compone la stratigrafia definire una "classificazione" con l'obiettivo di fissare il grado di priorità dello strato in primis ed a seguire dell'intera stratigrafia. La classificazione prevede diversi "tipologie": - Finitura; - Struttura; - intermedio; - Barriera al vapore; - Aria; - Isolamento. A ciascun "tipo di strato" corrisponde una "priorità" ossia un valore numerico: - Finitura >>> valore di "priorità" pari a 100; - Aria >>> valore di "priorità" pari a 200; - Isolamento >>> valore di "priorità" pari a 300; - Barriera al vapore >>> valore di "priorità" pari a 400; - Intermedio >>> valore di "priorità" pari a 500; - Struttura >>> valore di "priorità" pari a 600. Inoltre, nel definire il tipo di strato è possibile aumentare/ridurre la sua priorità, assegnando quindi un valore numero più alto o più basso di 10 punti rispetto al valore standard. Abbiamo quindi: - Finitura + >>> valore di "priorità" pari a 110; - Finitura - >>> valore di "priorità" pari a 90; - Aria + >>> valore di "priorità" pari a 210; - Aria - >>> valore di "priorità" pari a 190; - Isolamento + >>> valore di "priorità" pari a 310; - Isolamento - >>> valore di "priorità" pari a 290; - Barriera al vapore + >>> valore di "priorità" pari a 410; - Barriera al vapore - >>> valore di "priorità" pari a 390; - Intermedio + >>> valore di "priorità" pari a 510; - Intermedio - >>> valore di "priorità" pari a 490; - Struttura + >>> valore di "priorità" pari a 610. - Struttura - >>> valore di "priorità" pari a 590. Sempre con l'obiettivo di stabilire il grado di priorità è possibile, ridurre o aumentare di uno o due punti il valore mediante i simboli: - (++) >>> 2 punti in più - (--) >>> 2 punti in meno - (+) >>> 1 punti in più - (-) >>> 1 punti in meno Facciamo un esempio: se uno strato lo classifichiamo come Struttura (+) ed aggiungiamo il simbolo (++) avremo come valore di priorità 612. Che risulta essere il punteggio di priorità MASSIMA che può assumere il singolo strato. Clicca QUI per visualizzare una immagine. IN CONCLUSIONE A ciascun singolo strato che compone una stratigrafia, può essere assegnata una classificazione. Eseguire questa operazione comporta l'assegnazione di un punteggio allo strato, punteggio che ne definisce la sua "priorità". IN ULTIMO, anche la Stratigrafia stessa ha una sua Priorità ed è pari alla priorità maggiore dei singoli strati che la compone. Ricollegandoci all'esempio di prima, sicuramente il valore di Priorità della stratigrafia sarà 612 ossia pari al valore maggiori del valore di priorità del singolo strato. Clicca QUI per visualizzare una immagine. Chiarito cosa sono queste classificazioni, come funzionano e cosa restituiscono, vediamo a cosa serve definire la priorità dello strato. La definizione della priorità di ciascuno strato permette a Edificius, nelle tavole grafiche di tipo Pianta con attiva la visualizzazione delle stratigrafie, di gestire i raccordi tra gli strati di due o più involucri. Individuando quale strato si raccorda con un altro in continuità oppure quale strato passa davanti ad un altro. Nelle tavole grafiche di tipo "Pianta" il software per effettuare i raccordi tra strati applica in generale 2 regole: - gli strati con la medesima priorità si raccordano in continuità tra loro (ad esempio "struttura con struttura" - "intonaco con intonaco" eccetera); - gli strati con priorità più alta (ad esempio "struttura") attraversare quelli con priorità più bassa (ad esempio "intonaco"). Tutto ciò premesso, occorre sapere che agli strati che compongono la stratigrafia è possibile assegnare una ulteriore classificazione, quella di Nucleo. Il Nucleo di un involucro è un raggruppamento logico degli strati che ne identificano la "struttura principale". Ad esempio, in una muratura composta da un doppio strato di intonaco esterno/interno, uno strato di isolante e la parte centrale composta da un mattone pieno, il nucleo (la struttura principale) è sicuramente lo strato di mattoni pieni. Tutti gli altri strati (intonaci, rivestimenti, ecc.) saranno esterni al nucleo. Assegnare la classificazione "Nucleo" ad uno strato, non aggiunge ulteriore "valore" alla priorità dello strato, ma concorre in modo importante alla definizione dei raccordi tra due o più involucri. Come in precedenza indicato, il software nel gestire i raccordi tra involucri applica delle regole generali. Vediamole nel dettaglio. Nei raccordi tra due o più involucri sono definite 2 zone (parliamo di zone "fittizie" e non visibili graficamente): 1) una ZONA coincidente con il nucleo della stratigrafia; 2) una ZONA coincidente con gli strati esterni al nucleo. In ciascuna di queste zone "entrano" solo determinati strati: - nella zona definita come "NUCLEO" entrano SOLO gli strati per i quali si è definita la caratteristica "Nucleo"; - gli strati per i quali NON si è definita la caratteristiche Nucleo NON possono entrare nel nucleo - quindi rientrano nella seconda zona. In ciascuna zona vince lo strato con la priorità maggiore. QUINDI, in ogni zona possono verificarsi le seguenti condizioni: Condizione 1 strati con stesso valore di priorità - stesso materiale >>> i 2 strati si raccordano in continuità; Condizione 2 strati con stesso valore di priorità - ma materiali diversi >>> i 2 strati NON si raccordano - tra i due strati è inserita una linea di separazione; Condizione 3 strati con diverso valore di priorità >>> i 2 strati NON si raccordano - passa avanti quello con priorità maggiore. Clicca QUI per visualizzare una immagine Discussioni correlate >>> Come visualizzare le stratigrafie degli involucri sulle Piante >>> Personalizzazione delle stratigrafie negli incroci
